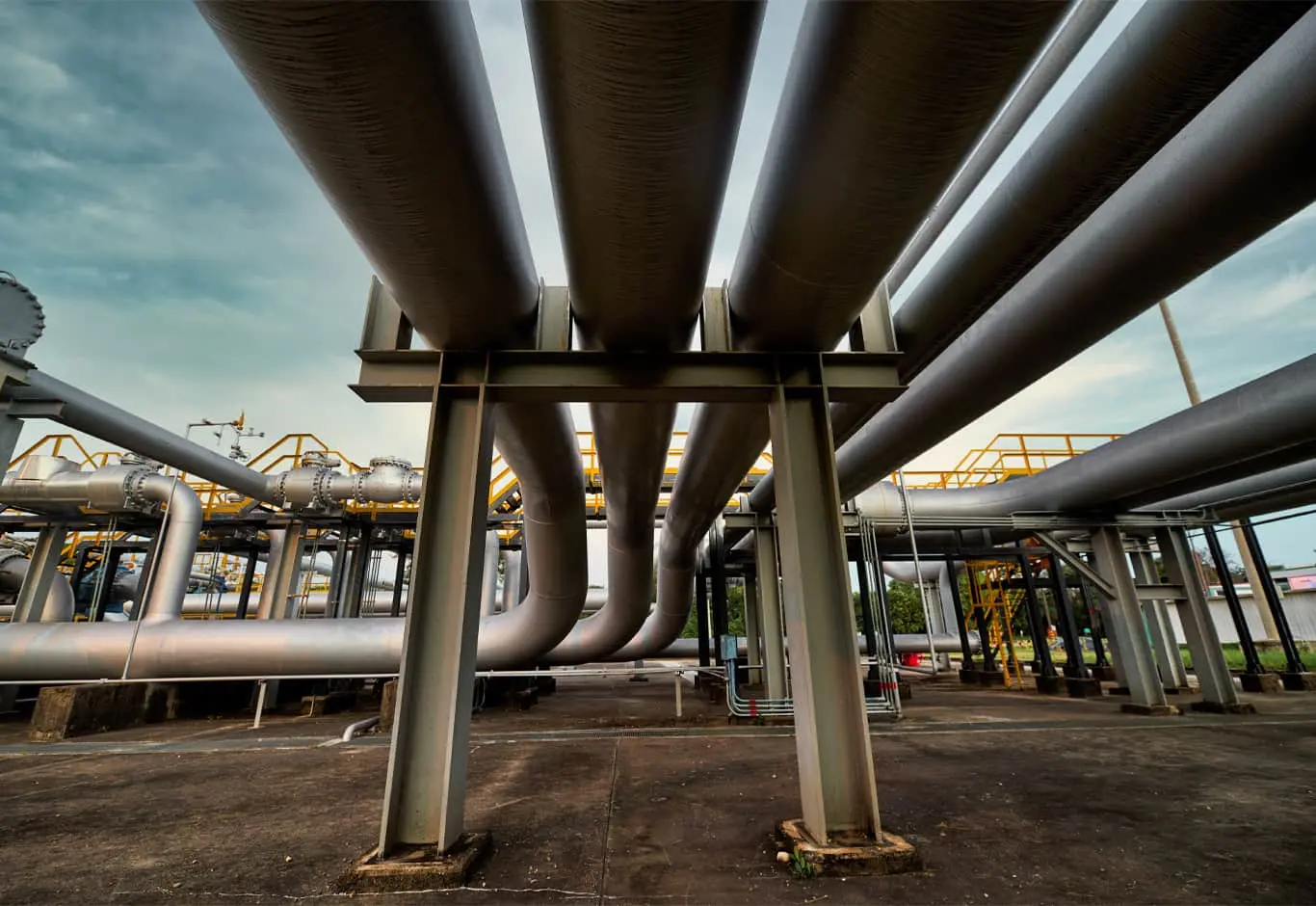

Descripción del sistema
El Oleoducto Central Ocensa comprende 836 km de oleoducto subterráneo en 6 departamentos, con 21 válvulas de línea, 9 estaciones de bombeo, una estación reductora de presión y una operación costa afuera en el Golfo de Morrosquillo para el cargue de buque tanques.

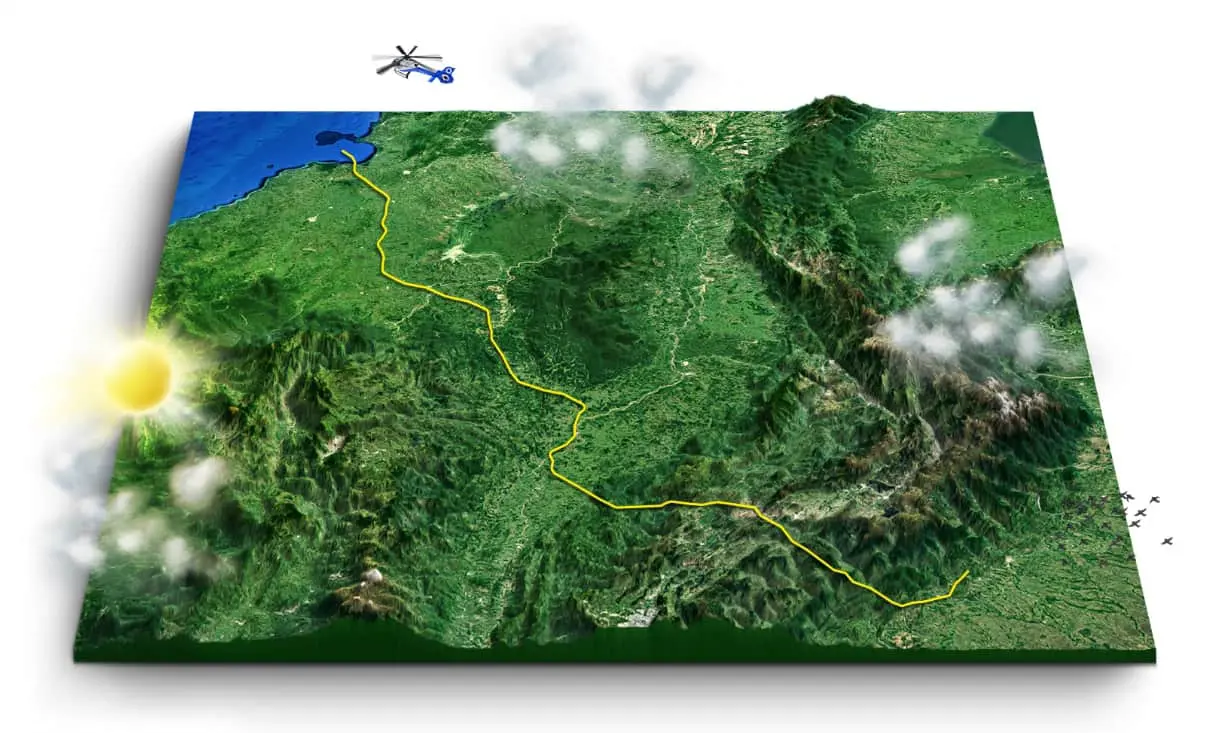

Este es el recorrido que sigue nuestro sistema, junto a las estaciones encargadas de bombear y almacenar el crudo.
Navegue el mapa horizontalmente
Casanare

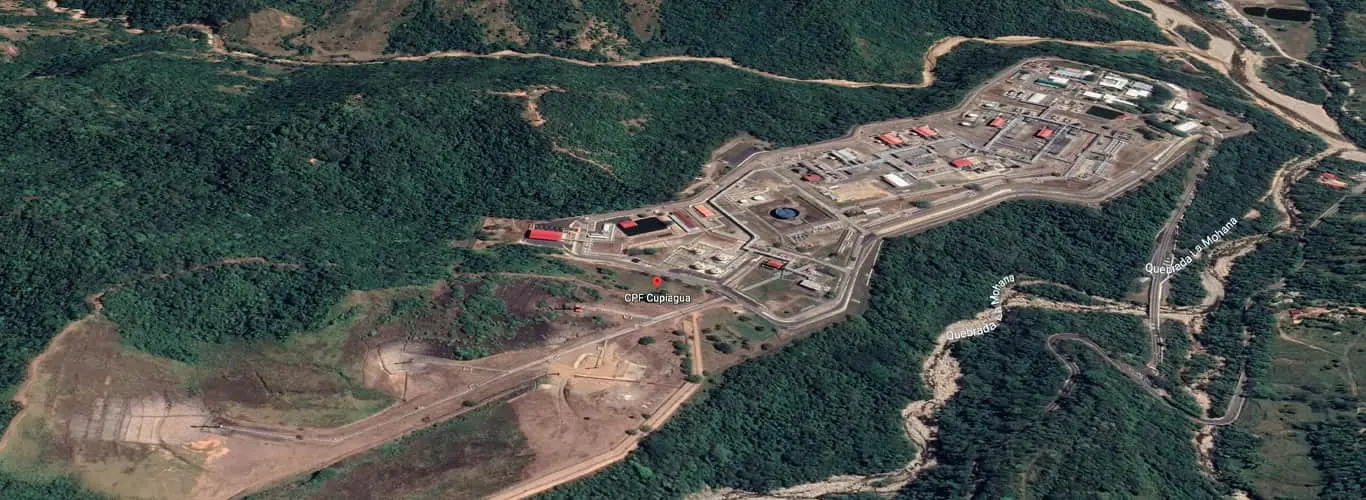

Estación Cupiagua
El trazado del oleoducto de Ocensa se inicia con la estación Cupiagua a 15 minutos del municipio de Aguazul, Casanare. Aquí llega la producción de crudo del campo Cupiagua que se bombea hacia la estación de Cusiana.
Ubicación
Aguazul
Casanare
Altura
290
m.s.n.m.
Temperatura
28°C

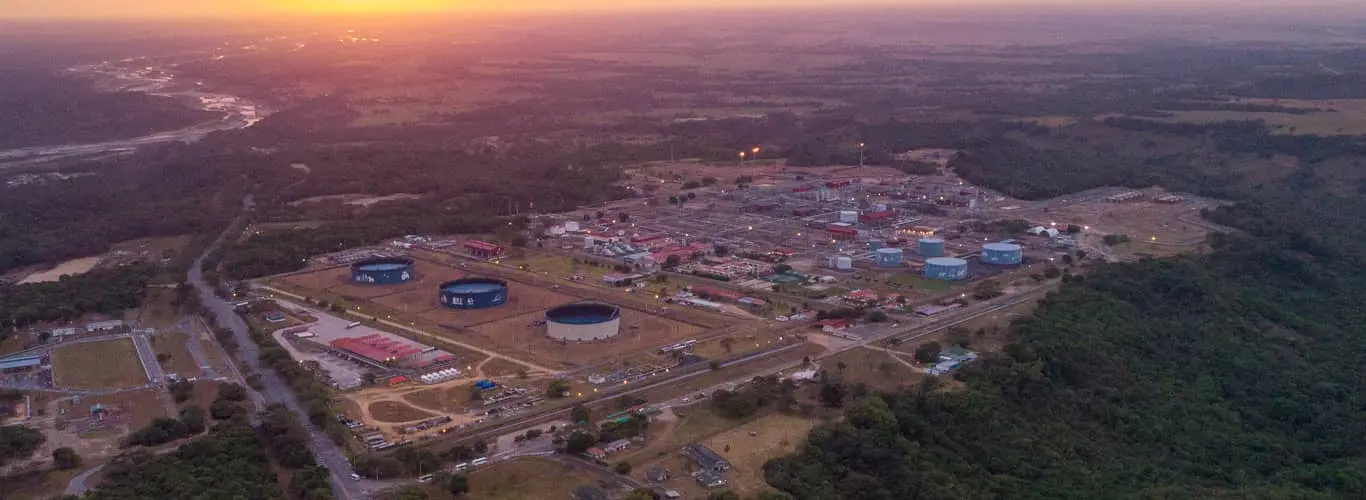

Estación Cusiana
A solo cinco minutos de Tauramena se encuentra la estación Cusiana. Esta aporta el 50% de los volúmenes transportados por el oleoducto y recibe la producción de los campos Cusiana, Cupiagua, recibo de las líneas ODL y Araguaney. Asimismo, cuenta con un descargadero de carro tanques para recibir 80.000 barriles diarios.
Ubicación
Tauramena
Casanare
Altura
460
m.s.n.m.
Temperatura
25°C

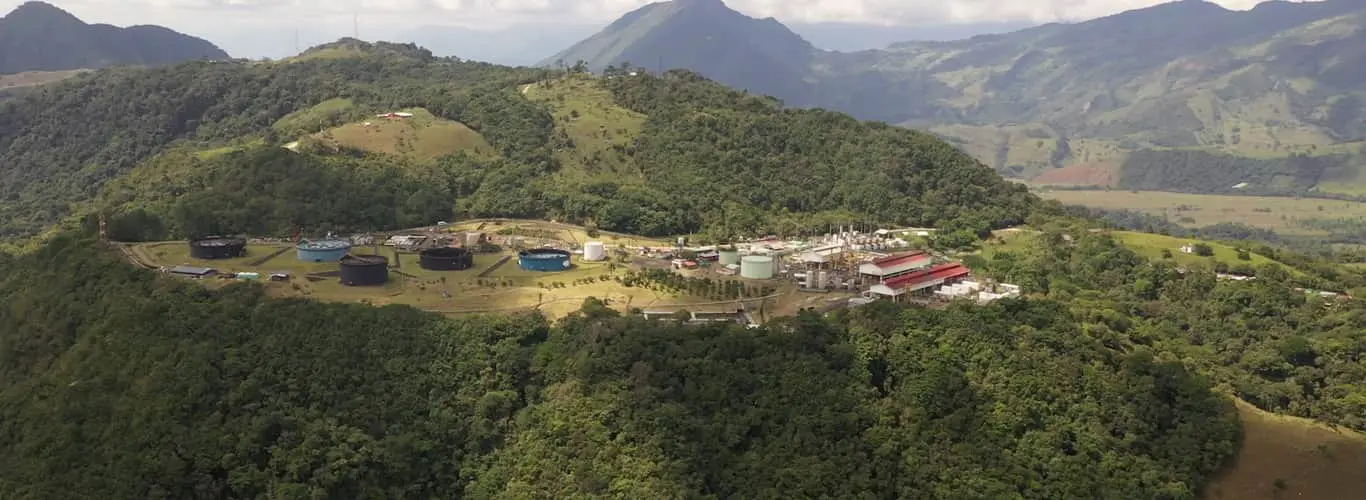

Estación El Porvenir
Es la tercera estación del oleoducto de Ocensa y con ella se inicia el ascenso de línea por la cordillera Oriental. Su operación se basa en el recibo, almacenamiento y despacho de los diferentes tipos de crudo. Tiene una capacidad de almacenamiento de 260.000 barriles.
Ubicación
Monterrey
Casanare
Altura
500
m.s.n.m.
Temperatura
27°C
Boyacá

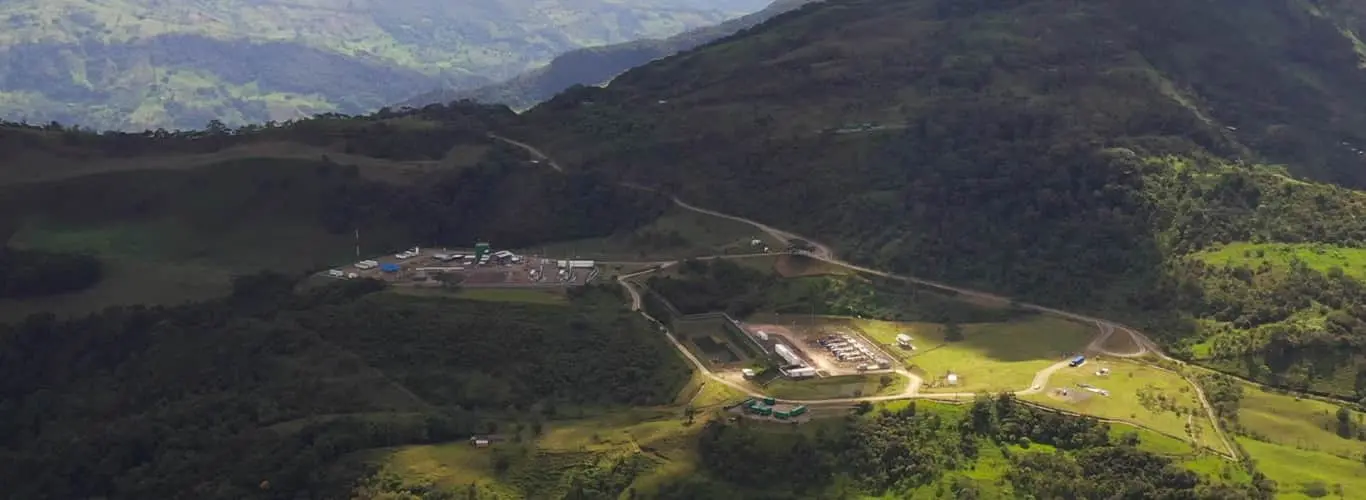

Estación Páez
Es una estación creada con el proyecto P-135 (Incremento de volúmenes). En ella se recibe el crudo que llega de la estación El Porvenir y se rebombea hasta la estación Miraflores a 1.500 m.s.n.m. Opera con equipos 100% eléctricos y, estando en operación, genera un mayor incremento de volúmenes transportados.
Ubicación
Páez
Boyacá
Altura
1.256
m.s.n.m.
Temperatura
20°C

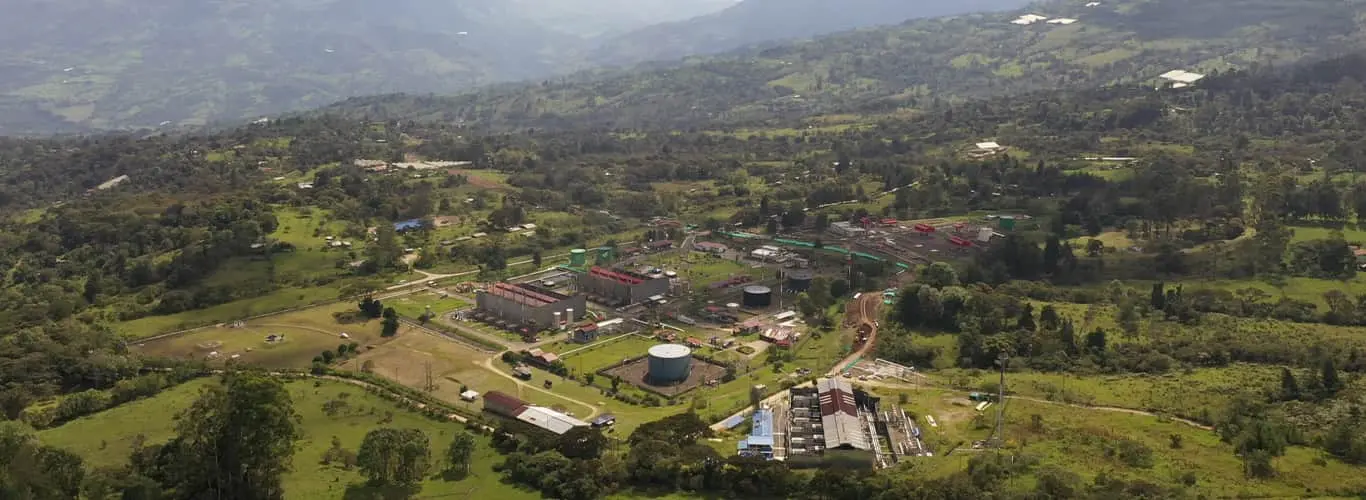

Estación Miraflores
Es considerada una estación impulsora o de rebombeo que recibe el crudo de las estaciones El Porvenir o Páez y lo reimpulsa para que suba por una pendiente de hasta 3.000 m.s.n.m., supere la cordillera Oriental y llegue a la estación La Belleza.
Ubicación
Miraflores
Boyacá
Altura
1.772
m.s.n.m.
Temperatura
19°C

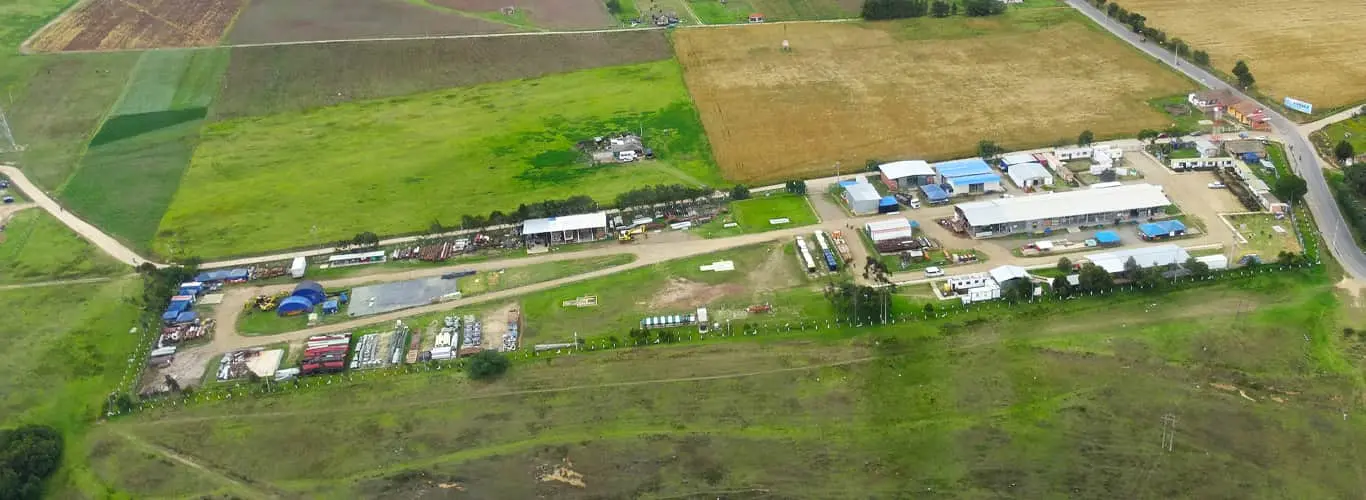

Base Soracá
Por su ubicación estratégica en la cordillera Oriental y en el altiplano Cundiboyacense, la base Soracá es clave para hacer el mantenimiento de línea, intervenir sobre el derecho de vía y reaccionar de manera oportuna ante posibles emergencias.
Ubicación
Soracá
Boyacá
Altura
2.800
m.s.n.m.
Temperatura
12°C

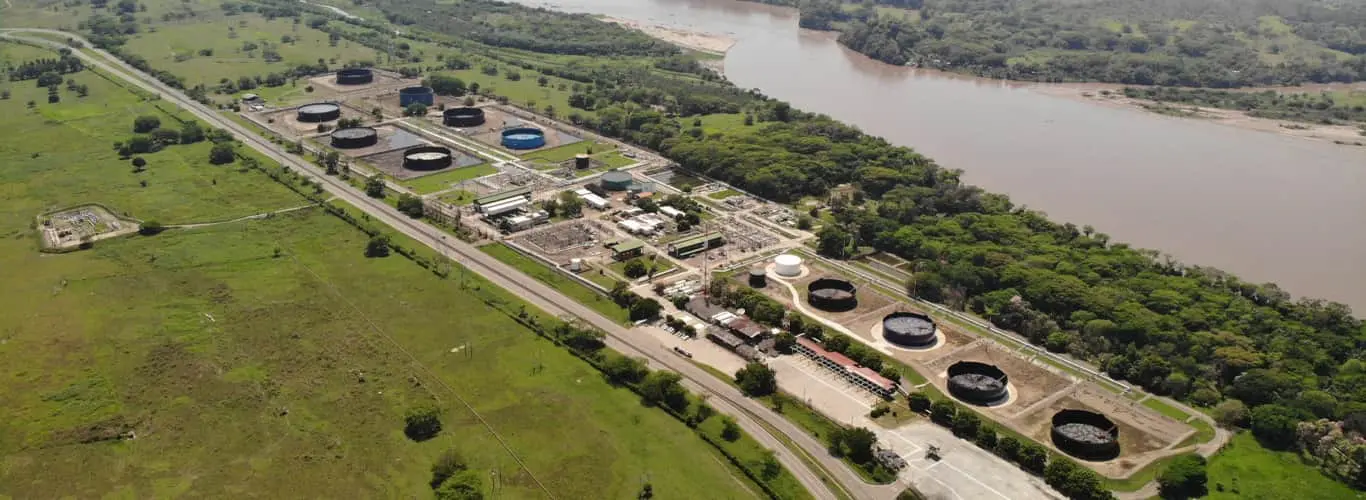

Estación Vasconia
La estación tiene una ubicación estratégica en el Magdalena Medio, zona con uno de los nodos energéticos más importantes del país. Asimismo, en ella se encuentran varios de los sistemas más importantes en el negocio del transporte de crudo.
Ubicación
Vasconia
Boyacá
Altura
139
m.s.n.m.
Temperatura
28°C
Santander

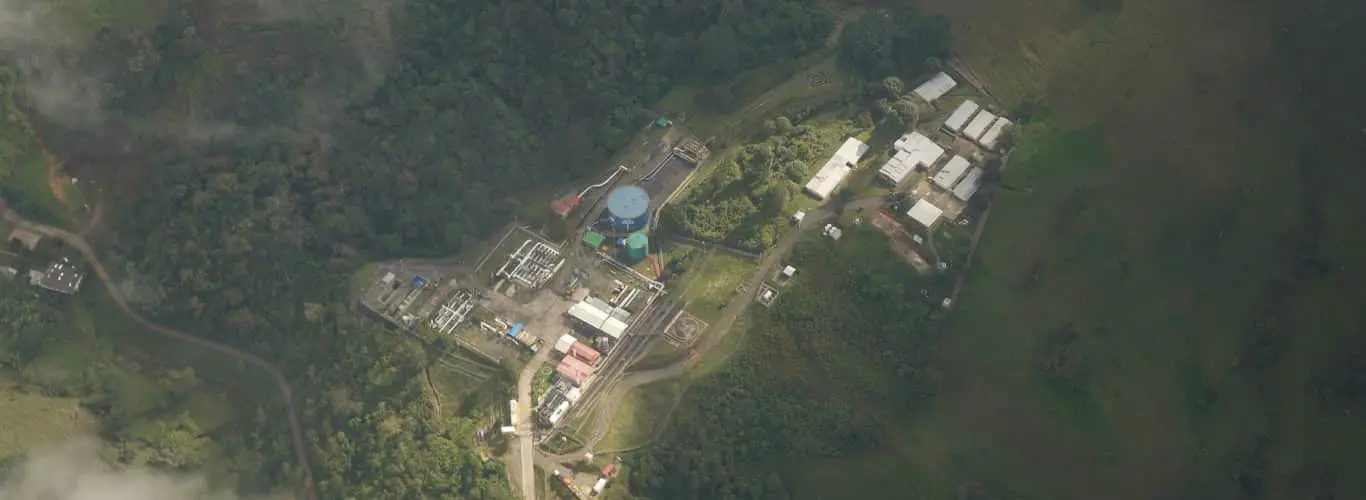

Estación La Belleza
A diferencia de las estaciones presentes en Casanare y Boyacá, La Belleza es una estación de paso, no de proceso. Aquí se reduce la presión del crudo para que baje 2.300 metros hacia la estación Vasconia. Con ello, se minimizan los riesgos generados por la presión.
Ubicación
La Belleza
Santander
Altura
2.100
m.s.n.m.
Temperatura
16°C
Antioquia

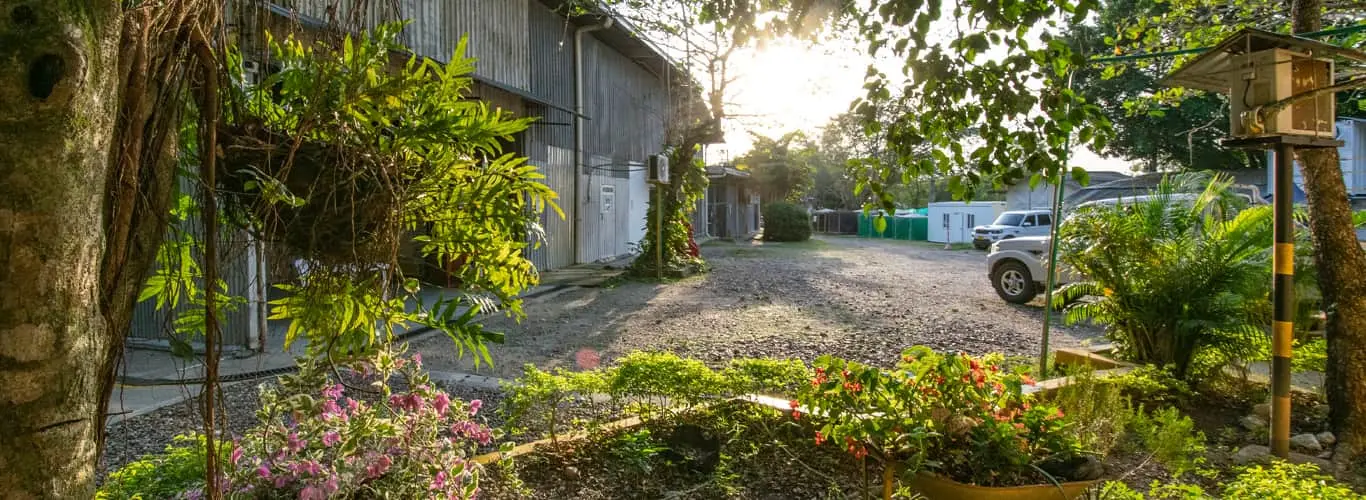

Base Puerto Berrio
La base se encuentra en el municipio de Puerto Berrio, en el límite entre Antioquia y Santander. A 40 km al sur de Puerto Berrio, por el río Magdalena, se encuentra Puerto Serviez, lugar donde el ducto pasa por debajo del río hasta llegar a la estación Chiquillo en Remedios, Antioquia.
Ubicación
Puerto Berrio
Antioquia
Altura
2.800
m.s.n.m.
Temperatura
12°C

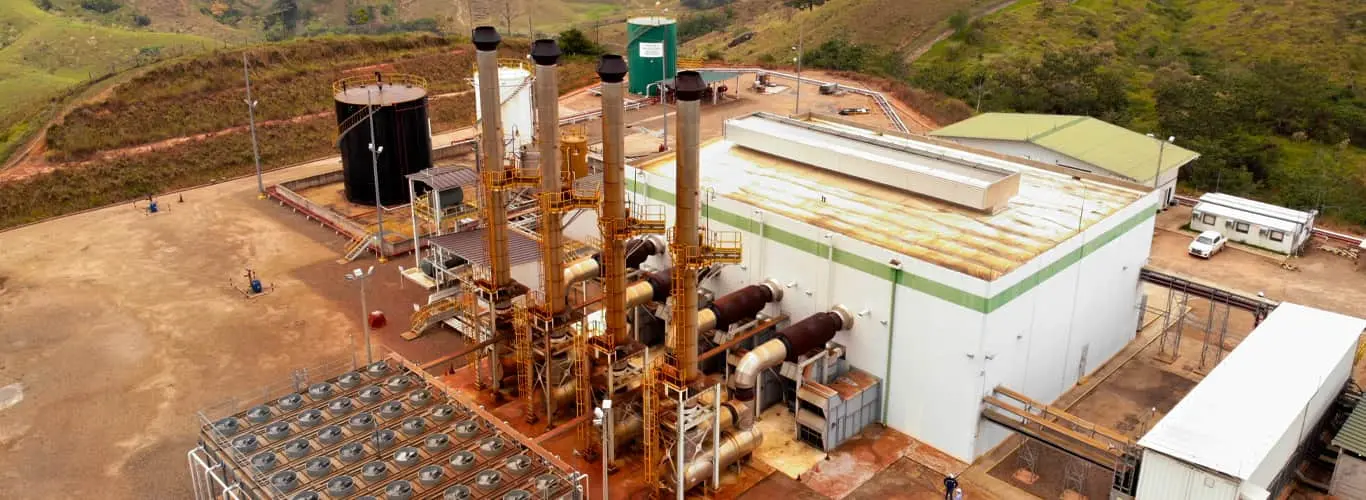

Estación Chiquillo
Chiquillo es una estación para el rebombeo de crudo, la cual hizo parte del Proyecto de Expansión de Capacidad Potencia 135 por medio del cual se amplió la capacidad de transporte del oleoducto. Por ser una estación de rebombeo, no cuenta con tanques de almacenamiento.
Ubicación
Puerto Berrio
Antioquia
Altura
452
m.s.n.m.
Temperatura
23°C

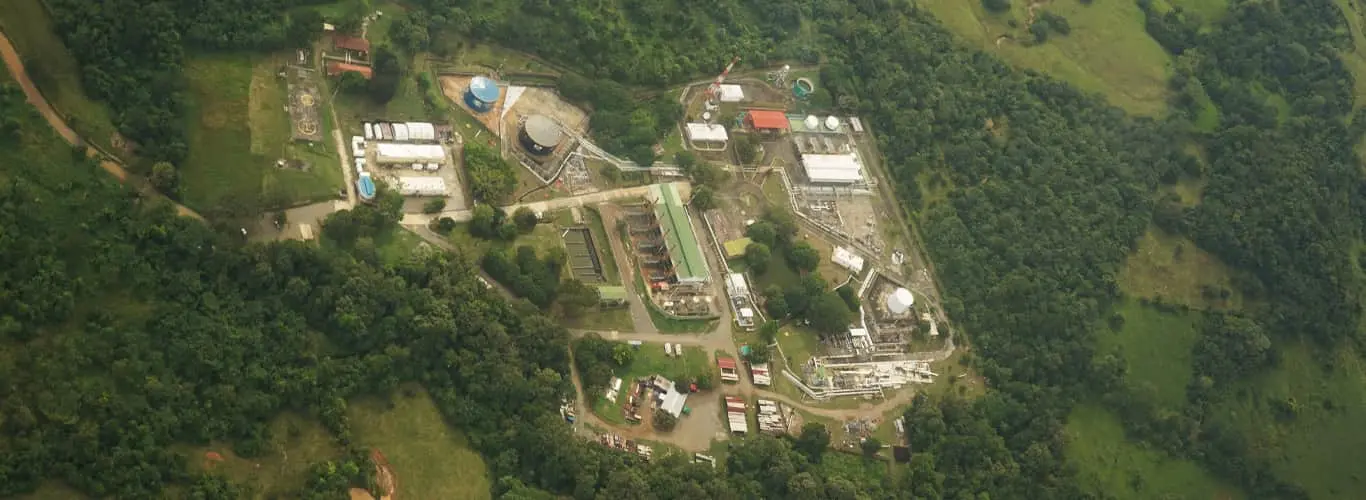

Estación Caucasia
Ubicada en el municipio de Caucasia, la estación es la encargada de rebombear el crudo que llega de la estación Vasconia, aumentando el flujo en el segmento III que puede pasar de 11.000 a 15.000 barriles por hora. Asimismo, sirve como base intermedia para preparar contingencias y como sistema de respuesta a emergencias.
Ubicación
Caucasia
Antioquia
Altura
150
m.s.n.m.
Temperatura
27°C
Córdoba

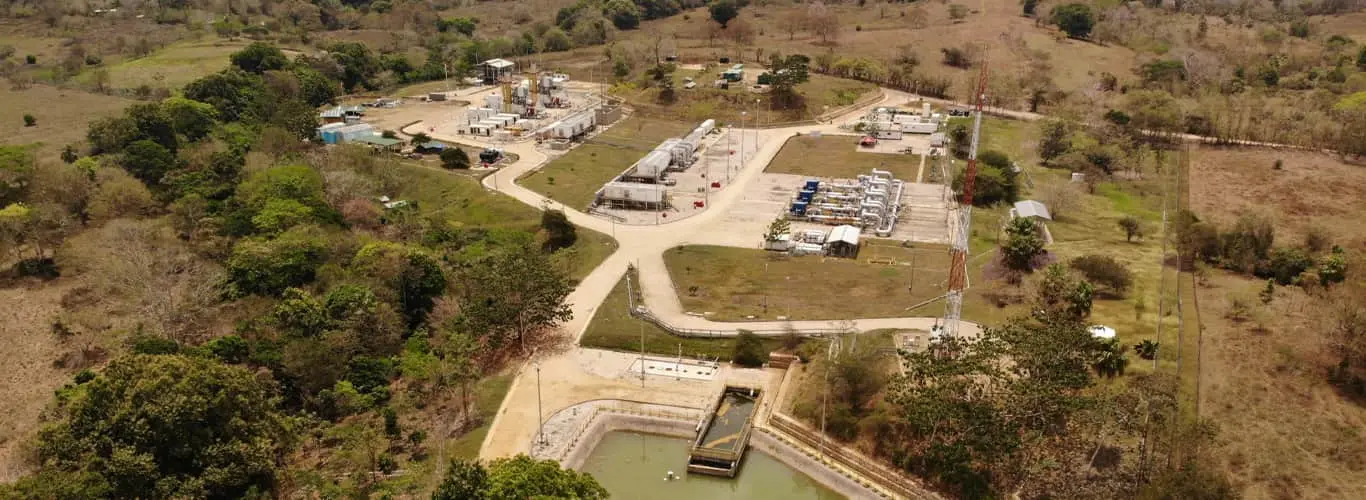

Estación La Granjita
Junto a las estaciones Páez y Chiquillo, La Granjita hizo parte del Proyecto de Expansión de Capacidad Potencia 135 por medio del cual se amplió la capacidad de transporte del oleoducto. Es una estación de rebombeo intermedia entre las estaciones Caucasia y Coveñas.
Ubicación
Pueblo Nuevo
Córdoba
Altura
108
m.s.n.m.
Temperatura
36°C
Sucre

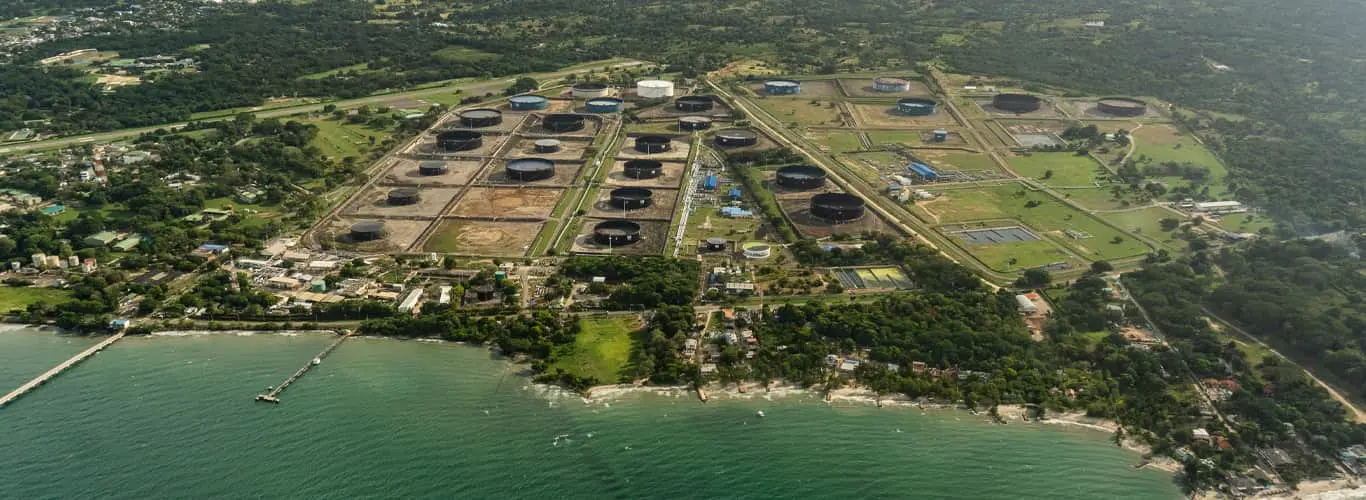

Terminal marítimo de Coveñas
En Coveñas terminan los 836 kilómetros de oleoducto subterráneo e inician los 12 kilómetros de oleoducto submarino. El terminal recibe todos los volúmenes transportados y se inicia la operación de carga de buque-tanques para la exportación del crudo.
Ubicación
Coveñas
Sucre
Altura
2
m.s.n.m.
Temperatura
27°C

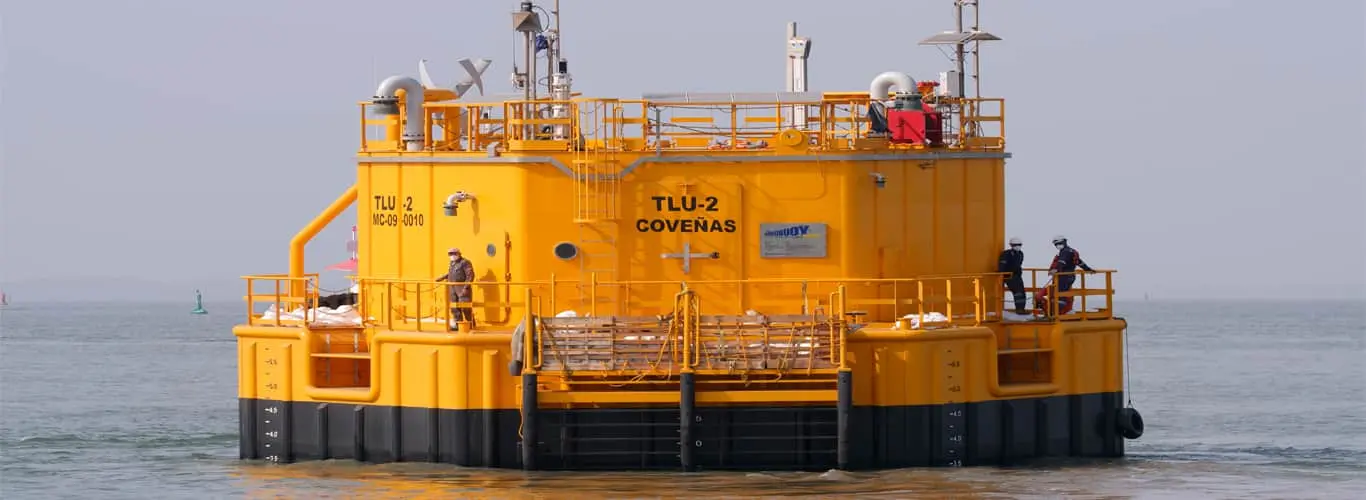

TLU-2
A 12 kilómetros del Terminal Marítimo de Coveñas se encuentra la unidad de carga de tanqueros (TLU-2) o monoboya. Allí es donde se hace la transferencia de crudo del oleoducto a los buquetanques y sirve de anclaje para las embarcaciones que llegan
Ubicación
Mar Caribe
Distancia
12 Km del
Golfo de Morrosquillo
